Умный бизнес-центр - техническое решение для автоматизации инженерных систем

Готовое техническое решение для автоматизации, мониторинга и диспетчеризации инженерных систем бизнес-центра.

«Умный бизнес-центр» — готовое техническое решение для автоматизации, мониторинга и диспетчеризации инженерных систем бизнес-центра: вентиляции, кондиционирования, ИТП, насосных групп, электроснабжения, серверных помещений, паркинга и локальных шкафов автоматики. Система объединяет датчики, модули ввода-вывода, контроллеры, HMI, промышленную сеть и SCADA в единую архитектуру, позволяя службе эксплуатации мониторить состояние объекта в едином интерфейсе, в режиме реального времени фиксировать аварии, анализировать параметры.

1. Ключевые проблемы, которые решает система

Проблема	Предлагаемое решение	Результат
Разрозненное управление инженерными системами	Инженерные подсистемы выводятся в единый интерфейс диспетчеризации. Персонал осуществляет мониторинг состояния инженерных систем здания в единой системе	Снижение трудозатрат эксплуатации благодаря удаленному мониторингу и единому интерфейсу
Высокая нагрузка на эксплуатационную службу	Автоматическая регистрация событий и аварий	Система снижает количество обходов, ускоряет поиск неисправностей и помогает обслуживать оборудование по необходимости.
Несвоевременное обнаружение аварий	Аварии и события отображаются на HMI/SCADA, фиксируются в журнале событий	Сокращение времени обнаружения аварийных ситуаций за счет автоматической регистрации событий и рассылки в мессенджерах/почту/СМС.
Сложность анализа работы инженерных систем здания	Архивы, тренды и отчеты позволяют анализировать температуру, работу оборудования, аварийность и эксплуатационные показатели.	Повышение прозрачности эксплуатации для управляющей компании и собственника объекта

Мы адаптируем состав решения под конкретный объект, и Ваше техническое задание, после чего подбираем спецификацию, рассчитываем стоимость и готовим архитектуру внедрения.

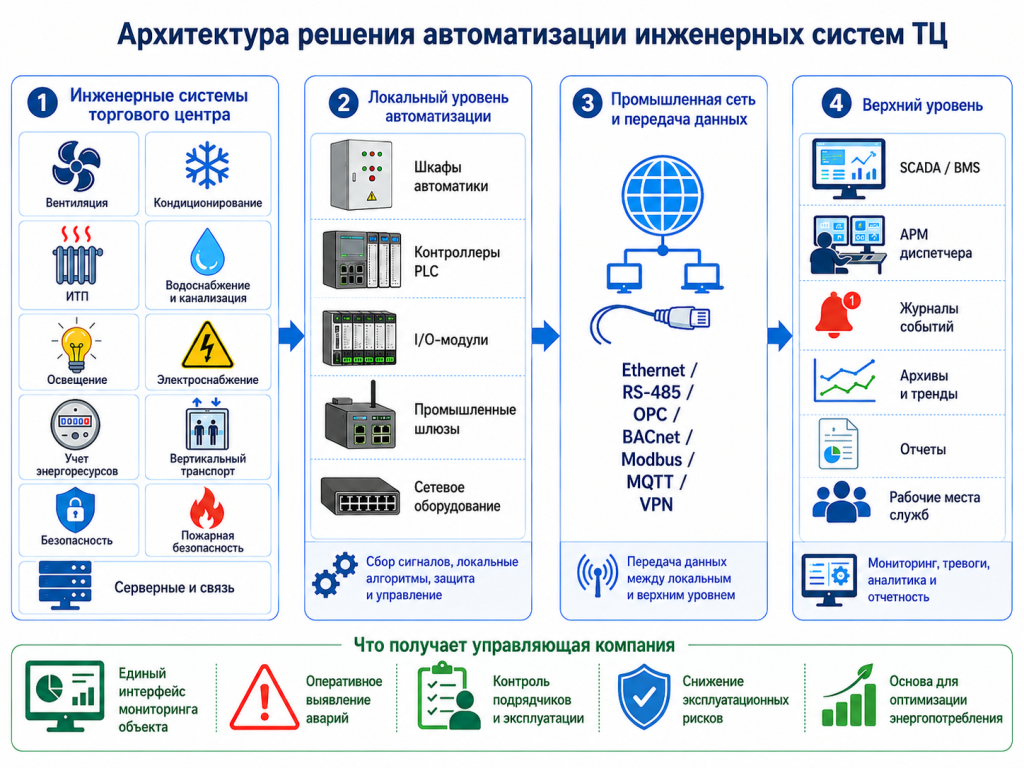

Уровень системы	Состав и функции
1. Полевой уровень	Датчики, дискретные контакты, аналоговые сигналы, исполнительные механизмы, локальные аварийные сигналы инженерных систем
2. Уровень контроллера и модулей ввода-вывода	Контроллер PLC осуществляют автоматическое управление оконечным оборудованием. Удаленные модули ввода-вывода и модули расширения обеспечивают сбор сигналов, первичную обработку данных.
3. Маршрутизация	Промышленные коммутаторы, шлюзы, маршрутизаторы/VPN, кабели и антенны объединяют оборудование в устойчивую технологическую сеть. Передача данных по промышленным протоколам
4. Верхний уровень	SCADA, промышленный ПК/Edge и АРМ диспетчера обеспечивают мониторинг, отчеты, архивы, тревоги и удаленную диагностику. HMI-панель и панельный ПК позволяют выполнять диагностику, настройку и управление без обращения к центральной диспетчерской.

В нормальном режиме контроллер опрашивает подключенные модули ввода-вывода, принимает сигналы от оборудования и выполняет локальные алгоритмы управления. Оператор видит ключевые параметры на HMI-панели, а диспетчер — в SCADA.

При возникновении аварии система фиксирует событие, отображает его в интерфейсе, сохраняет в журнале и позволяет персоналу быстрее определить причин. Для удаленного обслуживания применяется защищенный канал связи через промышленный маршрутизатор/VPN.

Для расширения применяются дополнительные модули I/O, резервный контроллер, управляемые коммутаторы, промышленный Edge/ПК и компоненты промышленной сети. Это позволяет использовать решение для одного или нескольких зданий.
