ТЕСТ. Умное здание - система автоматизации и диспетчеризации инженерных систем (АДИС, АСУЗ)
Умное здание — это комплексная система автоматизации и диспетчеризации инженерных систем (АДИС / АСУЗ), которая объединяет отопление, вентиляцию и кондиционирование (ОВК), электроснабжение, освещение, водоснабжение и водоотведение, безопасность и мониторинг в единую цифровую платформу. Система обеспечивает непрерывный сбор телеметрии в реальном времени, интеллектуальную оптимизацию работы оборудования и простую централизованную диспетчеризацию — что сокращает эксплуатационные расходы, повышает комфорт пользователей и минимизирует риски отказов.
Есть вопросы? Мы готовы помочь с выбором
Какие проблемы решает
ПРОБЛЕМА
РЕШЕНИЕ
РЕЗУЛЬТАТ
В конце месяца возникают споры по начислениям арендаторам
РЕШЕНИЕ
Показания автоматически собираются по каждому прибору, арендатору и расчетной зоне с привязкой ко времени.
РЕЗУЛЬТАТ
Расчеты подтверждаются архивом данных; спорные начисления разбираются быстрее и на фактической основе.
Сотрудники обходят счетчики в разное время и переносят значения вручную
РЕШЕНИЕ
Система контролирует доступность приборов, полноту архивов и корректность полученных значений.
РЕЗУЛЬТАТ
Пробелы в данных обнаруживаются заранее, до закрытия периода и выставления счетов.
Потеря связи со счетчиком замечается только при подготовке отчета.
РЕШЕНИЕ
Система контролирует доступность приборов, полноту архивов и корректность полученных значений.
РЕЗУЛЬТАТ
Пробелы в данных обнаруживаются заранее, до закрытия периода и выставления счетов.
Перерасход становится заметен после получения счета от поставщика.
РЕШЕНИЕ
Для вводов, арендаторов и инженерных систем задаются лимиты, тренды и контроль резких изменений потребления.
РЕЗУЛЬТАТ
Энергетик быстрее находит источник отклонения и принимает меры до накопления значительных затрат.
Показания хранятся в разных файлах и программах.
РЕШЕНИЕ
SCADA/BMS объединяет архивы, отчеты и события по электроэнергии, теплу, воде и другим ресурсам.
РЕЗУЛЬТАТ
Управляющая компания получает единый источник данных для анализа, сверок и управленческой отчетности.
Есть вопросы? Мы готовы помочь с выбором
Типы оборудования для решения
УРОВЕНЬ ВИЗУАЛИЗАЦИИ
УРОВЕНЬ УПРАВЛЕНИЯ
УРОВЕНЬ ПОЛЕВОГО ОБОРУДОВАНИЯ
Есть вопросы? Мы готовы помочь с выбором
Преимущества для бизнеса
Единый контур эксплуатации
Вентиляция, ИТП, электроснабжение, освещение, паркинг и серверные помещения отображаются в общей диспетчерской среде.
Сокращение времени реакции
Аварии и отклонения фиксируются с указанием системы, зоны и времени события. Ответственные сотрудники быстрее получают исходные данные для реагирования.
Контроль подрядчиков
Журналы событий, архивы и отчёты помогают подтверждать сроки реакции, выполненные действия и повторяемость неисправностей.
Обоснование затрат
Данные по отказам, нагрузкам и повторяющимся отклонениям используются для планирования сервисных работ, модернизации и замены оборудования.
Снижение эксплуатационных рисков
Критичные параметры инженерных систем контролируются централизованно и выводятся в понятную структуру событий.
Отчётность для собственника
Управляющая компания получает фактические данные по состоянию инфраструктуры, авариям, действиям персонала и качеству обслуживания.
*финальный эффект зависит от состава инженерных систем, количества подключаемых сигналов и требований собственника к отчётности.
Решение разрешает вашу проблему?
Этапы внедрения
01.
Обследование объекта
Анализируются инженерные системы, шкафы автоматики, доступные сигналы, протоколы обмена, состояние сети и требования управляющей компании.
02.
Концепция и проектные решения
Формируются архитектура системы, перечень сигналов, требования к мнемосхемам, архивам, отчётам, уведомлениям и ролям пользователей.
03.
Спецификация и поставка
Подбираются контроллеры, I/O-модули, HMI, сетевое оборудование, промышленный ПК, SCADA/BMS и вспомогательные компоненты.
04.
Разработка и интеграция
Настраиваются контроллеры, сети обмена, мнемосхемы, журналы событий, тренды, отчёты, права доступа и сценарии уведомлений.
05.
Пусконаладка и передача
Проверяются сигналы и команды на объекте, тестируются аварийные сценарии, выполняется обучение персонала и передаётся эксплуатационная документация.
Заинтересовало решение?Мы готовы к сотрудничеству
Подробное описание
Диспетчеризация инженерных систем бизнес-центра
Система диспетчеризации внедряется как верхний уровень управления инженерной инфраструктурой здания. Она не заменяет локальную автоматику вентиляции, ИТП, электроснабжения, освещения, серверных помещений и паркинга, а объединяет её в единый контур контроля для службы эксплуатации и управляющей компании.
На АРМ диспетчера выводятся состояния оборудования, измеренные параметры, аварийные сигналы, команды управления, журнал событий и архивы. Это позволяет рассматривать объект как связанную инженерную систему, а не как набор разрозненных шкафов, панелей и локальных журналов.
Состав сигналов, глубина архива, сценарии уведомлений, права пользователей и порядок удалённого доступа определяются по итогам обследования объекта. При необходимости подключение выполняется через промышленный маршрутизатор и защищённый VPN-канал.

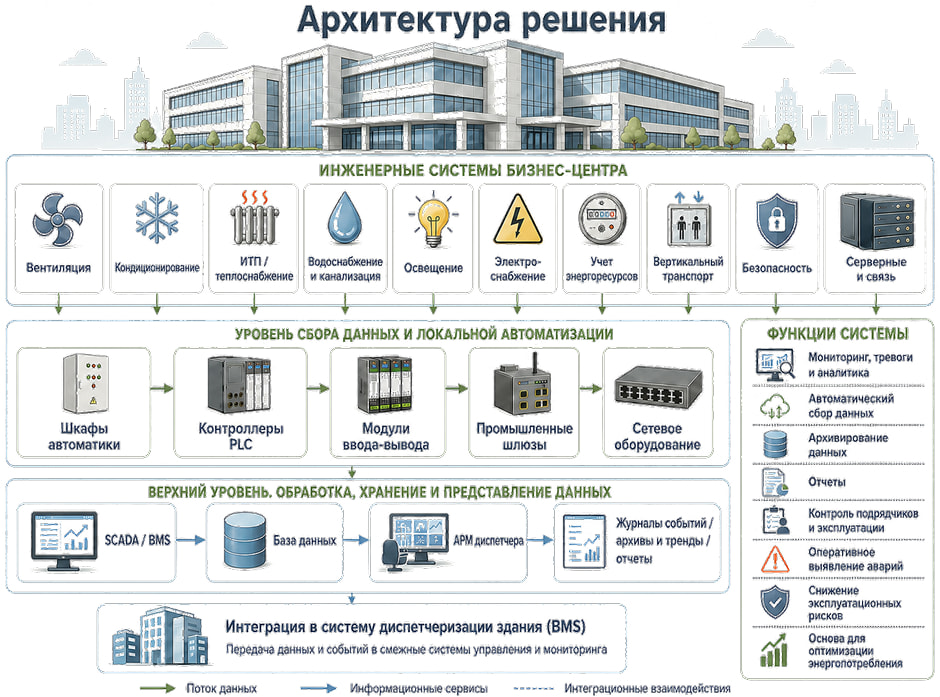

Архитектура решения
Архитектура решения
Архитектура формируется от действующих шкафов автоматики и инженерных систем к единому рабочему месту диспетчера. Локальные контроллеры сохраняют автономное управление оборудованием, а верхний уровень получает параметры, состояния, команды и аварийные события для эксплуатационного контроля.
Подключение может выполняться поэтапно: сначала критичные системы здания — вентиляция, ИТП, электроснабжение и серверные помещения, затем паркинг, освещение и дополнительные шкафы автоматики. Такой подход снижает нагрузку на действующий объект и позволяет расширять диспетчеризацию без пересмотра базовой архитектуры.
Уровни системы и их роль в решении
1. Полевой уровень
Датчики, счётчики, сухие контакты, аналоговые сигналы, приводы и аварийные реле передают фактическое состояние инженерных систем здания.
2. Локальная автоматика
PLC, удалённые I/O-модули, HMI-панели и шкафы автоматики выполняют технологические алгоритмы на местах и обеспечивают управление оборудованием независимо от верхнего уровня.
3. Промышленная сеть
Коммутаторы, шлюзы и маршрутизаторы объединяют шкафы автоматики и сетевые узлы по Ethernet, RS-485 и другим согласованным интерфейсам, включая защищённый удалённый доступ при необходимости.
4. Верхний уровень
SCADA/BMS, промышленный ПК и АРМ диспетчера формируют единое представление по состоянию объекта, авариям, архивам, трендам, отчётам и действиям операторов.
Технические характеристики
Технические характеристики
Объекты диспетчеризации
Вентиляция и кондиционирование
Состояние приточных и вытяжных установок, вентиляторов, заслонок, приводов, температурных и влажностных датчиков, режимов работы и аварийных сигналов.
Вентиляция и кондиционирование и Состояние приточных и вытяжных установок, вентиляторов, заслонок, приводов, температурных и влажностных датчиков, режимов работы и аварийных сигналов.
ИТП и насосные группы
Работа насосов, теплообменников, клапанов и контуров регулирования; температуры, давления, состояния оборудования и аварийные события.
Электроснабжение
Параметры сети, состояния вводов, автоматических выключателей, линий питания, щитов и событий по электроснабжению.
Серверные и кроссовые помещения
Температура, влажность, состояние кондиционирования, электропитания, локальных аварий, протечек и сигналов от шкафов при наличии датчиков.
Подземный паркинг
Состояние вентиляции, локальных шкафов автоматики, каналов связи, аварийных сигналов и оборудования, связанного с эксплуатацией паркинга.
Освещение и локальные шкафы
Группы освещения, сценарии управления, состояния линий, команды, неисправности шкафов и аварийные сигналы.
Основные функции
Вентиляция и кондиционирование
Состояние приточных и вытяжных установок, вентиляторов, заслонок, приводов, температурных и влажностных датчиков, режимов работы и аварийных сигналов.
Вентиляция и кондиционирование и Состояние приточных и вытяжных установок, вентиляторов, заслонок, приводов, температурных и влажностных датчиков, режимов работы и аварийных сигналов.
ИТП и насосные группы
Работа насосов, теплообменников, клапанов и контуров регулирования; температуры, давления, состояния оборудования и аварийные события.
Электроснабжение
Параметры сети, состояния вводов, автоматических выключателей, линий питания, щитов и событий по электроснабжению.
Серверные и кроссовые помещения
Температура, влажность, состояние кондиционирования, электропитания, локальных аварий, протечек и сигналов от шкафов при наличии датчиков.
Подземный паркинг
Состояние вентиляции, локальных шкафов автоматики, каналов связи, аварийных сигналов и оборудования, связанного с эксплуатацией паркинга.
Освещение и локальные шкафы
Группы освещения, сценарии управления, состояния линий, команды, неисправности шкафов и аварийные сигналы.
Материалы и спецификация
Материалы и спецификация
По результатам обследования готовится техническое предложение и предварительная спецификация для расчёта, поставки и внедрения системы диспетчеризации. В документе фиксируются подключаемые системы, состав сигналов, оборудование, интерфейсы, программное обеспечение и работы по интеграции.
Типовой состав оборудования
Оборудование
Назначение в проекте
Оборудование и его назначение в проекте
PLC и удалённые I/O-модули
Сбор сигналов, локальные алгоритмы, управление приводами и передача данных на верхний уровень диспетчеризации.
HMI-панель или панельный ПК
Локальное отображение состояния оборудования, сервисное управление и диагностика у шкафа автоматики.
Промышленные коммутаторы и протокольные шлюзы
Объединение сетевых узлов, подключение шкафов автоматики и обмен с оборудованием по согласованным протоколам.
Промышленный маршрутизатор/VPN
Защищённый удалённый доступ для эксплуатации, сервисной организации или сетевого диспетчерского центра.
SCADA/BMS и АРМ диспетчера
Мнемосхемы, аварии, архивы, тренды, отчёты, права доступа и журнал действий операторов.
