Описание

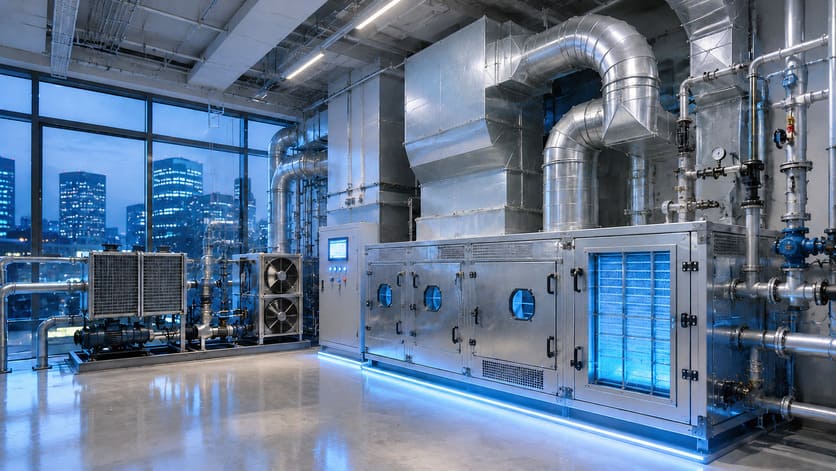

«Автоматизация вентиляции и кондиционирования (HVAC) бизнес-центра» — готовое техническое решение для управления приточными установками, вытяжными вентиляторами, кондиционерами, воздушными заслонками, клапанами, датчиками температуры, влажности, давления и качества воздуха.
Система объединяет полевые устройства, модули ввода-вывода, контроллеры, HMI, промышленную сеть и SCADA в единую архитектуру управления микроклиматом здания. Решение позволяет службе эксплуатации контролировать параметры воздуха, режимы работы оборудования, аварии, статусы вентиляторов, клапанов, фильтров и приводов в одном интерфейсе.
Автоматизация HVAC снижает нагрузку на персонал, повышает стабильность микроклимата и помогает сократить эксплуатационные расходы за счет более точного управления оборудованием. Состав решения адаптируется под конкретный объект, количество установок, зоны обслуживания и требования к диспетчеризации.
Система предназначена для автоматического поддержания комфортного микроклимата в офисных, общественных, технических и вспомогательных помещениях бизнес-центра. Внедрение решения повышает управляемость HVAC-оборудования, ускоряет обнаружение неисправностей, снижает риск простоев и позволяет эксплуатации перейти от ручного контроля к централизованному мониторингу и управлению.
Ключевые проблемы, которые решает система
|
Типовые проблемы |
Решение проблемы |
Практический результат |
|
Жалобы арендаторов на перегрев, переохлаждение или духоту |
Система поддерживает заданные параметры по зонам: температура, влажность, качество воздуха, режимы вентиляции и расписания работы. |
Более стабильный микроклимат в помещениях и снижение количества жалоб на температуру и качество воздуха |
|
Позднее обнаружение отказов вентиляции и кондиционирования |
Аварии вентиляторов, приводов, клапанов, фильтров, датчиков и шкафов автоматики выводятся на HMI/SCADA и сохраняются в журнале событий. |
Служба эксплуатации видит состояние оборудования в одном окне и быстрее реагирует на отклонения. |
|
Износ оборудования, неконтролируемые затраты на электроэнергию |
Настраиваются расписания, режимы работы, автоматическое регулирование производительности и отключение оборудования вне активных зон |
Оборудование не работает в избыточных режимах без необходимости; появляется база для оптимизации энергопотребления. |
|
Сложность обслуживания разрозненных шкафов и локальных систем |
Приточные установки, вытяжные системы, кондиционирование и локальные шкафы HVAC объединяются в единую систему мониторинга и управления. |
Главный инженер и диспетчер получают единый интерфейс вместо набора разрозненных локальных панелей. |
Объекты автоматизации
- приточные вентиляционные установки;
- вытяжные вентиляторы и системы общеобменной вентиляции;
- кондиционеры, фанкойлы и локальные системы охлаждения;
- воздушные заслонки, клапаны, электроприводы и регулирующие механизмы;
- фильтры, калориферы, охладители и смесительные узлы;
- датчики температуры, влажности, давления, перепада давления и качества воздуха;

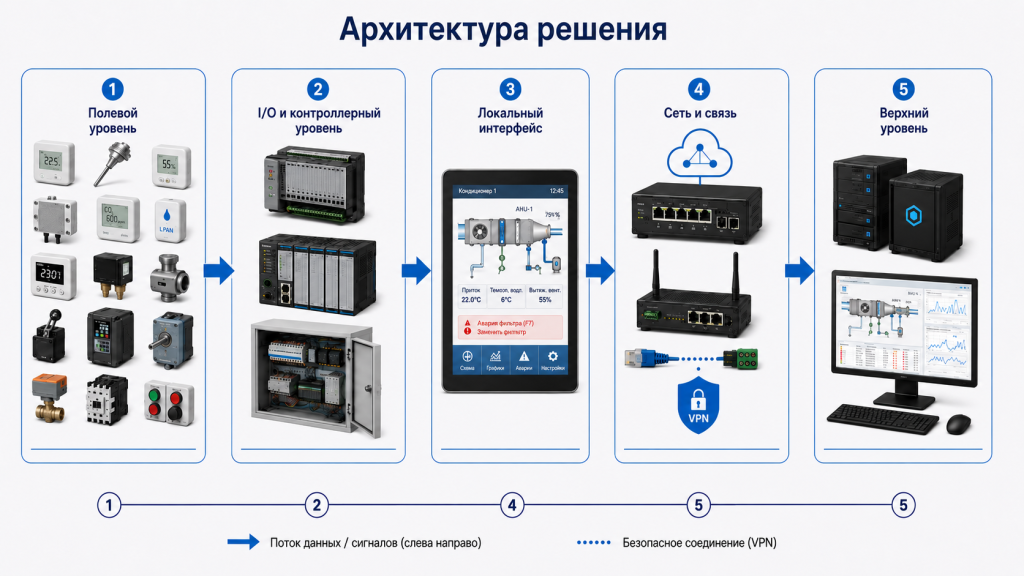

Архитектурная схема
Типовая архитектура строится по многоуровневой схеме: полевые устройства, I/O-модули, ПЛК, локальная HMI-панель, промышленная сеть, шлюзы/маршрутизаторы/VPN и верхний уровень SCADA/АРМ диспетчера. Такая структура позволяет оставить критичные алгоритмы на локальном уровне, а диспетчеризацию и аналитику вывести на верхний уровень системы.
Режимы работы
|
Алгоритм |
Описание |
|
Поддержание температуры |
Регулирование нагрева, охлаждения, клапанов, заслонок и скорости вентиляторов по заданным уставкам, режимам здания и текущим показаниям датчиков. |
|
Управление по расписанию |
Автоматическое переключение режимов: рабочий день, ночь, выходной, праздник, сервис, проветривание и ручное управление. |
|
Управление по качеству воздуха |
Изменение производительности вентиляции по показаниям качества воздуха/CO2 или по фактической потребности обслуживаемой зоны. |
|
Защита от замерзания |
Контроль температуры приточного воздуха и теплоносителя, аварийная остановка установки, открытие клапанов и формирование тревоги. |
|
Контроль фильтров |
Оценка загрязнения фильтров по перепаду давления и выдача предупреждений о необходимости сервисного обслуживания. |
|
Аварийные блокировки |
Остановка или перевод оборудования в безопасное состояние при авариях вентилятора, привода, насоса, датчика, шкафа автоматики или внешнего сигнала. |
