Готовое техническое решение для автоматизации, мониторинга и диспетчеризации инженерных систем центров обработки данных и серверных помещений.

Мы готовы помочь с реализацией вашего проекта.

Описание технического решения

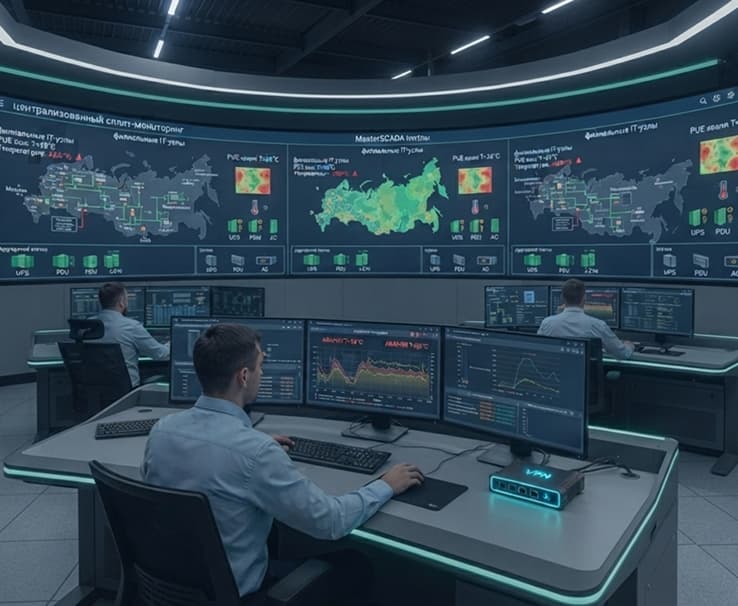

Автоматизация инженерной инфраструктуры ЦОД — централизованное инженерное решение, объединяющее удаленные серверные комнаты, филиальные IT-узлы и территориально распределенные дата-центры в единую защищенную цифровую экосистему. Комплекс обеспечивает непрерывный мониторинг локальных ИБП, PDU, кондиционеров и датчиков микроклимата, консолидируя данные от десятков площадок на едином АРМ диспетчера. Промышленные контроллеры, модули ввода-вывода (24 В DC) и сетевые шлюзы осуществляют сбор дискретных и аналоговых сигналов по протоколам Modbus TCP/RTU, RS-485 и Ethernet, передавая их через шифрованные VPN-каналы связи. Внедрение системы исключает необходимость постоянного присутствия персонала на местах, минимизирует риски инцидентов и гарантирует сквозную прозрачность работы всей IT-инфраструктуры компании.

Ключевые проблемы, которые решает система

Проблема	Предлагаемое решение	Результат
Остановка дата-центра из-за перегрева серверного оборудования	Непрерывный многоточечный мониторинг температуры и влажности в холодных/горячих коридорах, управление прецизионным охлаждением по алгоритмам N+1/N+2	Поддержание стабильного микроклимата, исключение точек перегрева (Hot Spots) и продление срока службы серверов
Внезапные сбои по питанию и отсутствие контроля нагрузки на PDU и ИБП	Мониторинг параметров сети, остаточной емкости АКБ ИБП, токовой нагрузки фаз на PDU и автоматический ввод резерва (ДГУ/АВР)	Гарантированное бесперебойное электроснабжение, исключение перегрузок линий и аварийных отключений
Угроза затопления серверных залов и неконтролируемые микроутечки	Установка сенсорных кабелей и датчиков протечки хладагента/воды под фальшполом с мгновенным оповещением	Быстрая локализация аварий до момента повреждения сетевого и вычислительного оборудования
Сложность оценки энергоэффективности (PUE) и учета ресурсов	Автоматический сбор данных с мультиметров, счетчиков, ИБП и PDU с расчетом коэффициента эффективности PUE в SCADA	Полная прозрачность энергопотребления ЦОД, оптимизация затрат на охлаждение и электроэнергию

Мы адаптируем состав решения под конкретный объект, уровень надежности дата-центра (Tier I–IV) и Ваше техническое задание, после чего подбираем спецификацию, рассчитываем стоимость и готовим архитектуру внедрения.

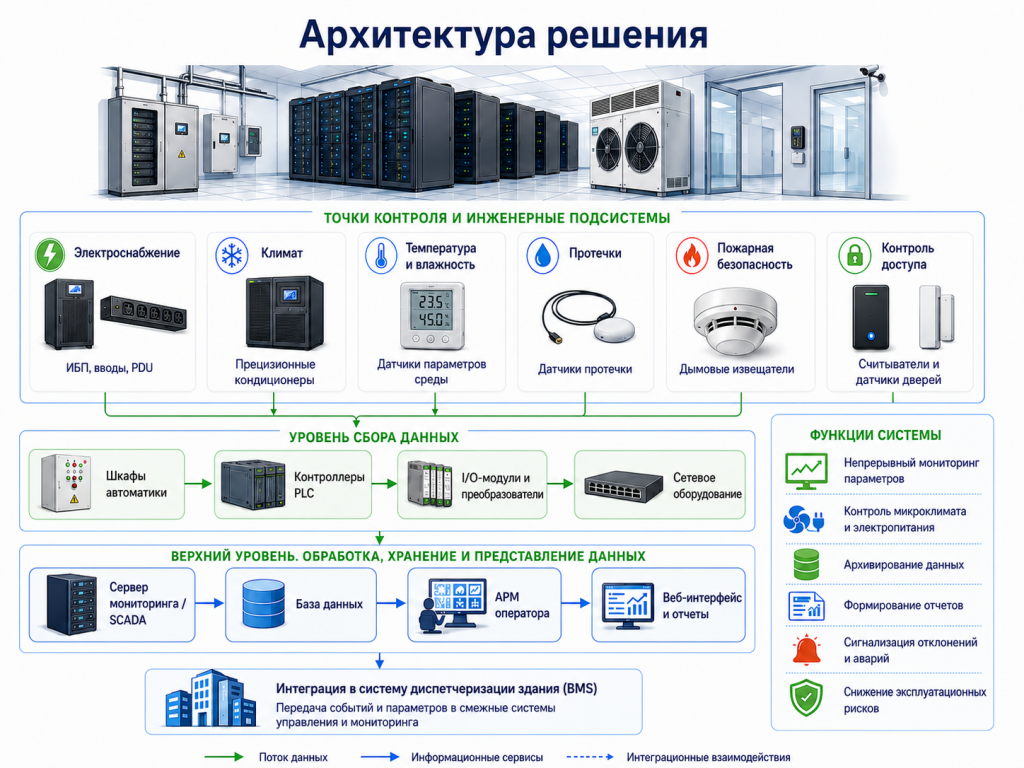

Уровень архитектуры	Состав и функции
1. Полевой уровень	Датчики температуры, влажности, протечки, дыма, состояния дверей стоек и серверных помещений; ИБП, PDU, прецизионные кондиционеры и элементы электропитания формируют первичные сигналы о состоянии оборудования и инженерной среды.
2. Локальный уровень автоматизации	Модули I/O, промышленные контроллеры PLC, шкафы автоматики и локальные HMI собирают сигналы, выполняют первичную обработку, поддерживают аварийные алгоритмы и локальное управление охлаждением, электропитанием и защитой оборудования.
3. Уровень промышленной сети и передачи данных	Промышленные коммутаторы, шлюзы, маршрутизаторы/VPN, кабельная инфраструктура и протоколы Ethernet, RS-485, Modbus TCP/RTU, SNMP и BACnet объединяют контроллеры, датчики и верхний уровень в устойчивую изолированную сеть связи.
4. Верхний уровень диспетчеризации	SCADA/BMS, сервер мониторинга, база данных и АРМ дежурного инженера обеспечивают централизованный контроль параметров серверных помещений, регистрацию событий, тревоги, архивы, отчеты, тренды и удаленную диагностику.

Работа серверного помещения контролируется непрерывно. Система собирает температуру и влажность по зонам и стойкам, отслеживает состояние кондиционеров, ИБП, PDU, датчиков протечки и вводов электропитания. На локальной панели оператор видит текущие параметры и состояние оборудования, а в MasterSCADA главный инженер получает общую картину по всем серверным и техническим помещениям объекта.

Автоматика реагирует не только на факт аварии, но и на развитие отклонения. При росте температуры система определяет проблемную зону, проверяет работу кондиционеров и при необходимости подключает резервный агрегат. Срабатывание датчика под фальшполом, потеря основного питания или переход ИБП на аккумуляторы сразу выводятся оператору с указанием помещения и оборудования. Все события, команды и изменения параметров сохраняются в архиве.

Локальное управление продолжает работать даже при временной потере связи с диспетчерским уровнем. Для обслуживания оборудования инженер может подключиться через защищенный VPN-канал, проверить состояние контроллера и скорректировать разрешенные настройки. При расширении серверной к системе добавляются новые стойки, датчики, PDU, модули ввода-вывода и сетевые устройства без перестройки всей архитектуры.
