Описание решения

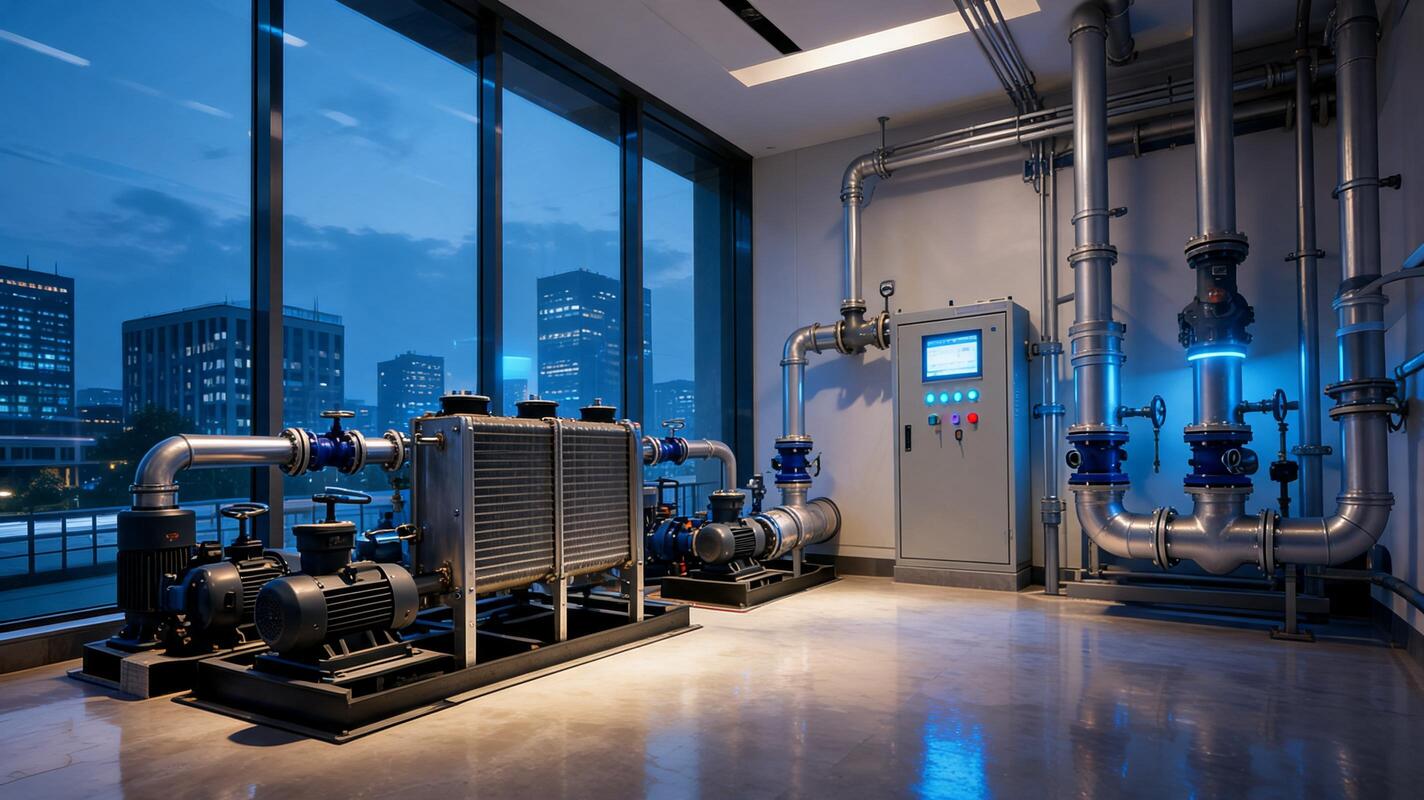

Индивидуальный тепловой пункт — один из ключевых узлов бизнес-центра. От его работы зависит отопление здания, подготовка горячей воды, стабильность температуры в помещениях, работа насосных групп и расход тепловой энергии. Автоматизация ИТП переводит тепловой пункт в управляемый режим: контроллер собирает данные с датчиков температуры, давления, расхода, аварийных контактов и исполнительных механизмов, управляет насосами, регулирующими клапанами и тепловыми контурами, а оператор видит состояние системы на панели управления или ПО Scada.
Главная задача решения — не просто «включить автоматику», а сделать работу ИТП предсказуемой. Система поддерживает заданные параметры теплоносителя, учитывает температуру наружного воздуха, управляет насосными группами, фиксирует аварии и помогает эксплуатационной службе быстрее принимать решения. Для бизнес-центра это особенно важно: здание работает в разных режимах, часть помещений может быть занята арендаторами круглосуточно, а часть — только в рабочее время. Автоматизированный ИТП позволяет гибко поддерживать комфорт без постоянной ручной корректировки настроек.
Решение подходит для бизнес-центров, офисных зданий, административных комплексов, торгово-офисных объектов и объектов с несколькими тепловыми контурами.
Что автоматизируется
|
Узел ИТП |
Что делает система |
|
Контур отопления |
Поддерживает температуру теплоносителя по заданному сценарию с учетом данных от датчиков. |
|
Контур ГВС |
Контролирует температуру горячей воды, работу регулирующих клапанов и насосов циркуляции. |
|
Насосные группы |
Управляет рабочими и резервными насосами, мониторит состояние оборудования и др. |
|
Теплообменники |
Отслеживает параметры на входе и выходе теплообменника, помогает выявлять снижение эффективности теплообмена. |
|
Регулирующие клапаны |
Управляет положением клапанов для поддержания температуры и ограничения перерасхода тепла. |
|
Датчики температуры, давления и расхода |
Передает текущие показания в контроллер, HMI-панель и диспетчеризацию. |
|
Шкаф автоматики ИТП |
Объединяет контроллер, модули ввода-вывода, цепи питания, защиту, коммутацию и локальное управление, а также мониторит состояние системы. |
|
Диспетчеризация здания |
Отображает параметры ИТП, аварии, режимы работы, показатели основных характеристик и журнал событий. |
Состав и логика шкафа управления
В шкафу автоматики размещаются контроллер, модули ввода-вывода, блоки питания, клеммные ряды, защитная и коммутационная аппаратура. Контроллер выполняет основную логику управления, HMI-панель используется для локального контроля и настройки, а верхний уровень диспетчеризации обеспечивает удаленный мониторинг, тревоги, архивы и отчеты.
Состав оборудования зависит от схемы ИТП: количества контуров, числа насосов, типа регулирующих клапанов, набора датчиков, требований к резервированию, протоколов обмена и необходимости интеграции с существующей BMS/SCADA.
Упрощенная архитектура
Архитектура решения состоит из трех функциональных блоков. Первый блок — зоны освещения и полевые сигналы: линии света, кнопки, датчики и состояния коммутационных аппаратов. Второй блок — шкаф управления, где выполняются питание цепей автоматики, обработка сигналов и коммутация групп. Третий блок — верхний уровень диспетчеризации, если объекту требуется централизованный контроль, журнал событий и удаленное управление.
Преимущества для бизнеса
-
Стабильность. ИТП функционирует по запрограммированным сценариям.
-
Экономия. Сценарии и показания с датчиков оптимизируют работу системы, что приводит к снижению затрат на теплоносители.
-
Комфорт. Изменение температуры помещений выполняется автоматически на основании пожеланий арендаторов/сотрудников.
-
Масштабируемость. Внедрение может быть локальным (для одного или нескольких этажей), так общим.
Расскажите о задаче —
предложим решение
Оставьте Ваши контактные данные, и мы подготовим для Вас предварительную спецификацию. Состав оборудования, количество датчиков температуры, влажности, протечки, дыма и открытия дверей, шкафов мониторинга, контроллеров, I/O-модулей, шлюзов, сетевых устройств, программных лицензий и требований к диспетчеризации уточняется по техническому заданию и параметрам объекта.
