Описание решения
Решение предназначено для управления групповыми линиями освещения в бизнес-центре: офисными зонами, коридорами, холлами, лестничными клетками, техническими помещениями, паркингом, фасадным и дежурным освещением. Система строится на базе шкафа управления освещением, в котором размещаются вводная защита, источник питания цепей автоматики, контроллер, модули дискретного ввода-вывода, коммутационные аппараты и клеммные ряды. Управление выполняется по расписанию, времени суток, локальным командам, сигналам датчиков и сценариям эксплуатации объекта.
Базовая конфигурация рассчитана на 4 группы освещения 230 В AC и может расширяться за счет дополнительных модулей, контакторов, релейных групп и шкафов управления.
Шкаф управления может работать автономно либо передавать состояния групп, аварийные сигналы и команды на верхний уровень диспетчеризации. В штатном режиме контроллер включает и отключает линии освещения по заданным алгоритмам. При необходимости инженер эксплуатации может выполнить ручное включение группы, изменить режим работы или проверить состояние оборудования через локальный интерфейс или АРМ диспетчера.
Задачи, которые решает система
|
Задача объекта |
Техническая реализация |
Экономические/практические результаты |
|
Оптимизация управления освещением в БЦ |
Группы освещения управляются контроллером по расписанию, времени суток, локальным командам и сигналам датчиков. |
Снижение затрат на электроэнергию и отдел эксплуатации. |
|
Разделение освещение по функциональным зонам |
Каждая линия или группа подключается к отдельному выходу шкафа управления: офисы, коридоры, холлы, паркинг или фасад. |
Режимы работы задаются отдельно для разных зон здания в соответствии с указанными требованиями по автоматизации управления освещением в техническом задании |
|
Мониторинг состояния системы |
В систему заводятся статусы автоматов, контакторов, ручных постов, датчиков и аварийных сигналов. |
Система отслеживает состояние шкафа управления, групп освещения и исполнительных устройств. |
|
Централизованный мониторинг и диспетчеризация системы |
PLC и сетевой интерфейс передают статусы, аварии и команды в верхний уровень. |
Данные о работе освещения, авариях и режимах передаются на центральный сервер. |

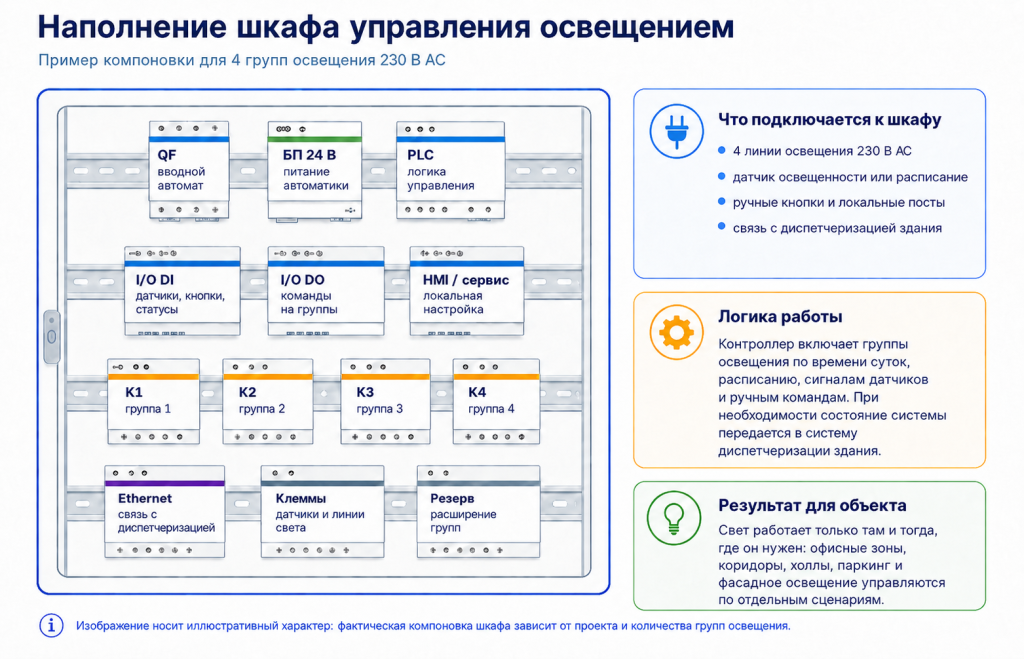

Состав и логика шкафа управления
Шкаф управления освещением выполняет функции коммутации, локальной логики и связи с верхним уровнем. В его состав обычно входят вводной автомат, блок питания 24 В DC для цепей управления, PLC-контроллер, дискретные входы для кнопок и датчиков, дискретные выходы для управления реле или контакторами, клеммные ряды, сетевой интерфейс и резервное место для расширения.
Дискретные входы принимают сигналы от кнопок, датчиков присутствия, датчиков движения, датчика освещенности и вспомогательных контактов. Дискретные выходы управляют группами освещения через реле или контакторы. Для связи с диспетчеризацией используется промышленная сеть Ethernet; на верхний уровень могут передаваться статусы групп, аварии, режимы работы и ручные команды.

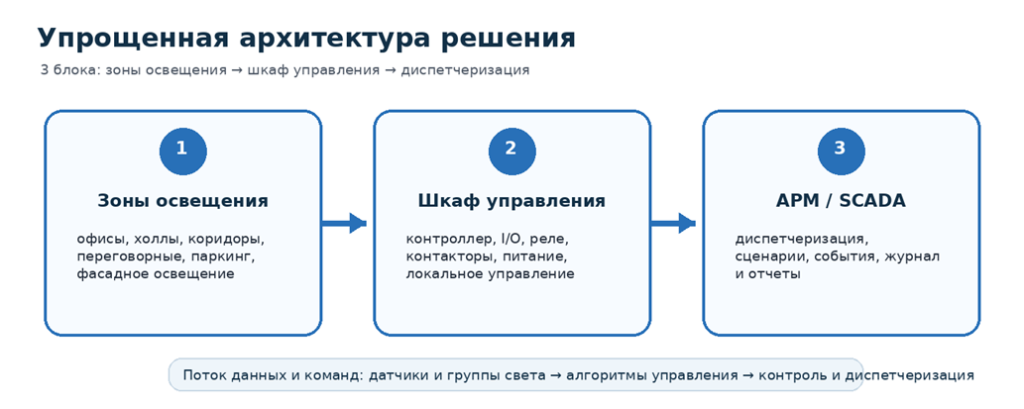

Упрощенная архитектура
Архитектура решения состоит из трех функциональных блоков. Первый блок — зоны освещения и полевые сигналы: линии света, кнопки, датчики и состояния коммутационных аппаратов. Второй блок — шкаф управления, где выполняются питание цепей автоматики, обработка сигналов и коммутация групп. Третий блок — верхний уровень диспетчеризации, если объекту требуется централизованный контроль, журнал событий и удаленное управление.
